PCB生产并不是单纯的板材加工过程，从覆铜板、内层板材进入生产环节，到曝光、蚀刻、压合、钻孔、沉铜、电镀以及成品检测，不同工序之间存在大量频繁而细碎的物料流转。尤其在多品种、小批量订单占比提高后，同一生产区域内往往同时存在不同批次、不同规格的板材，物流任务呈现出频次高、路径多、批次管理严格的特点。
PCB板材具有面积较大、表面易受污染、边缘容易磕碰等特点，部分工序还涉及洁净环境、防静电和温湿度控制。传统人工推车、叉车或人工搬运方式在生产规模较小时尚可维持，但当生产线节拍提高、工序数量增加后，物流人员需要不断往返于仓储区和设备之间，容易出现等待、错送、混料以及生产线缺料等问题。
因此，PCB生产线的自动化物流并不只是把“人工搬运”替换成AGV，而是需要围绕板材承载方式、工艺路线、生产节拍和批次追溯重新设计物流流程。对于这类场景，AGV更适合作为连接原料暂存区、生产设备和中间物流节点的自动运输单元，形成与MES、WMS或生产设备协同的生产物流系统。
PCB板材运输为什么容易成为生产线的隐性瓶颈
PCB生产过程中，一个典型问题是工艺设备自动化程度已经较高，但工序之间的板材运输仍然依赖人工。例如上一道工序完成后，操作人员需要将装有PCB板材的料架或专用托盘推送到下一工序，等待设备空闲后再进行上料。这种方式看起来运输距离并不长，但随着设备数量增加，物流人员的工作量会快速增长。
在曝光、蚀刻、钻孔等连续生产区域，如果某台设备临时调整工艺参数或生产节拍发生变化，前后工序的物料需求也会随之改变。人工配送通常依靠电话、看板或现场人员通知，容易出现“物料已经到达但设备尚未准备好”或者“设备需要物料但配送人员尚未到位”的情况。AGV系统则可以根据任务队列动态安排运输，使物流节奏与设备生产节拍更加匹配。
PCB行业还有一个特殊问题是批次与工艺路线管理。同一生产区域可能同时处理多个订单，如果不同批次板材使用相同外观的料架，仅依靠人工识别标签，很容易出现错送。将料架、托盘或工艺批次信息与AGV任务绑定后，可以让运输任务按照订单、批次和工艺路线执行，减少人工判断。
从“搬板材”转向“管理板材流转单元”
PCB生产线AGV方案的设计重点，不应只放在车辆本身，而应放在搬运对象的标准化。
常见搬运对象包括PCB板材周转架、专用托盘、料框以及工艺周转车。对于尺寸较大的PCB板材，可以采用专用承载机构，使板材在运输过程中保持水平并减少振动；对于多层板、半成品板材等需要严格区分批次的物料，则可以将料架编码或RFID信息与AGV任务关联。

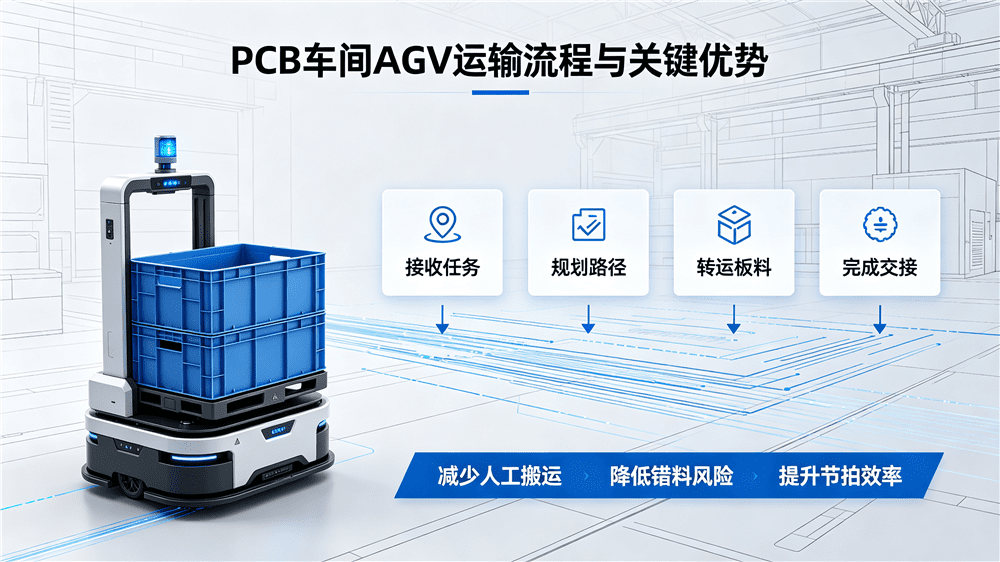

以一套典型的PCB生产线自动运输流程为例，生产管理系统产生物料配送任务后，WMS或MES将任务下发给物流调度系统，AGV前往指定缓存区取料。车辆完成自动取料后，根据地图规划路线前往对应工艺设备，在目标工位完成精确停车和物料交接，再根据系统任务返回待命区，或者继续执行下一项运输任务。
如果生产设备具备自动上下料接口，还可以进一步增加顶升、辊筒或其他对接机构，使AGV与生产设备形成自动交接，而不是仅仅把板材运输到设备旁边。
为什么PCB场景更适合采用激光导航AGV
PCB生产车间通常已经存在较多生产设备、操作通道、物料缓存区和安全隔离区域，物流路线并不一定适合铺设大量固定磁条或磁钉。对于生产布局变化较频繁的企业，激光导航AGV具有较好的路线调整能力。
激光导航AGV利用激光雷达扫描周围环境建立地图，通过定位算法实时计算车辆位置，并根据任务路径进行自主导航。车辆无需依赖固定轨道，可以根据现场地图规划路线，并结合避障传感器对人员和临时障碍物进行检测。
如果PCB工厂的物流路线比较固定、车间环境结构稳定，也可以根据实际投资预算采用磁导航等方案。真正的选型关键不是导航技术本身是否先进，而是车辆定位精度、路线调整能力、现场环境适应性以及后续扩展需求是否匹配。
在搬运结构方面，如果物料采用标准料架或托盘，顶升式AGV通常比较适合。车辆到达料架底部后完成顶升，将承载单元整体托起，再运输到目标位置。这种方式减少了人工装卸动作，也便于多个工位采用统一的物流接口。
对于需要横向调整位置、狭窄通道转向或多方向接驳的PCB车间，也可以根据场地布局考虑麦克纳姆轮AGV。但如果现场通道宽度充足、运输路线相对明确，普通差速驱动AGV往往已经能够满足要求，没有必要为了设备形式而增加复杂配置。
让AGV与PCB生产节拍真正匹配
AGV项目最容易被忽略的问题，是车辆数量不能简单按照“每天运输多少次”进行估算。
假设某PCB生产区域每天存在数百次板材配送任务，每次任务包含取料、行驶、等待设备、交接和返回等环节，那么单次任务的完整周期可能明显高于单纯的地图行驶时间。如果设备上下料节拍较短，而AGV数量不足，就会出现设备等待物料的情况；车辆数量过多，又可能造成通道拥堵和设备投资增加。
因此，设计PCB生产线AGV物流系统时，需要根据平均任务周期、峰值任务量、运输距离、设备等待时间以及充电时间进行车辆数量核算。
对于中小型PCB生产车间，常见AGV载重可以根据实际板材料架配置在500kg—1500kg范围内；运行速度通常可设计为20—50m/min，定位精度可根据设备交接要求达到±10mm左右。连续运行时间则需要结合任务密度和充电方式确定，不能单纯按照理论电池容量计算。
当生产线存在明显的高峰物流时段，可以通过调度系统设置任务优先级。例如关键设备缺料任务优先于普通补料任务，紧急批次优先于普通周转任务，从而避免所有AGV按照简单的先到先服务方式运行。
两类典型PCB生产场景如何落地
场景一：PCB内层/外层工序之间的板材周转
应用环境：生产车间包含多台加工设备，内层板、外层板及半成品需要在不同工序之间进行转运，物流通道与生产设备交叉布置。
搬运任务：AGV负责将装载PCB板材的专用料架从缓存区运输至指定加工设备，并在完成加工后将周转架送往下一工艺节点。
原有问题：人工配送需要根据现场生产状态频繁调整运输顺序，遇到设备等待、订单切换时容易形成物料堆积。对于多批次生产，还存在错送和混料风险。
AGV解决方案：采用激光导航顶升AGV，以料架作为标准物流单元。MES或上位调度系统根据工艺任务生成运输指令，AGV按照订单批次前往指定缓存位取料，并根据工艺路线自动配送至目标设备。料架编码与任务信息绑定，车辆到达工位后通过精确定位完成交接。
实施效果：物流人员从持续搬运转向异常处理、物料确认和生产辅助，板材运输过程更加可控。生产设备与物流系统之间形成稳定的配送节奏，也为后续增加设备和调整生产布局保留扩展空间。
场景二：PCB成品检测与包装区域物流
应用环境：成品板经过检测、测试后，需要从生产区域运输至包装或暂存区域，不同订单和批次需要进行区分。
搬运任务：AGV按照系统任务从检测区域取走装载成品PCB的周转架，将其运输到指定包装区或成品暂存区。
原有问题：人工推车运输容易受到人员工作安排影响，检测完成后如果不能及时转运，会造成设备出口缓存区拥堵。不同订单混合摆放也增加了后续分拣工作量。
AGV解决方案：在检测出口设置AGV取料点，系统读取工单或周转架信息后生成运输任务。AGV自动前往指定位置取料，并将物料送至对应包装缓存位。对于需要严格区分批次的产品，可以通过条码、RFID或视觉识别方式辅助确认。
实施效果：检测、包装和暂存之间形成连续物流链路，减少人工往返，同时让成品物流节点具备更清晰的任务状态和位置管理能力。
PCB行业AGV与普通人工物流方式的差异
PCB生产线中，AGV与人工推车的差异并不单纯体现在“有没有人驾驶车辆”，而在于物流任务是否能够进入生产管理系统。
人工运输的优势是初期投入较低、路线变化时处理灵活，但运输任务高度依赖人员经验。当订单增加、生产设备增多后，人工物流容易出现任务优先级不明确、运输状态不可视和人员利用率下降等问题。
AGV系统则将运输任务数字化。哪一批板材、从哪里取、送到哪台设备、当前处于运输还是等待状态，都可以纳入统一调度。对于PCB这种批次多、工艺路线复杂的生产环境，这种“物流状态可追踪”本身就是自动化改造的重要价值。
从单车自动化走向生产物流系统
PCB生产线AGV项目真正落地时，还需要考虑车辆之外的系统接口。AGV调度系统可以与MES、WMS、ERP或生产设备控制系统进行数据交互，根据生产订单和设备状态自动生成运输任务。
新乡奥特能在进行PCB生产物流方案设计时，可以根据客户车间布局、板材尺寸、料架形式、运输距离和工艺节拍确定AGV结构与导航方式，再结合实际生产流程规划取料点、交接点、缓存区及安全通道。对于后期存在扩产需求的工厂，还需要在初期预留车辆增加、路线调整和工位扩展的系统接口。
对于采购负责人而言，AGV项目不宜只比较单台车辆价格，而应该关注整套系统对现有物流流程的适配程度，包括承载机构、导航方式、调度系统、设备接口、安全系统以及后期维护成本。对于工程技术人员，则需要重点确认车辆定位精度、通道宽度、最小转弯半径、料架定位方式以及异常状态下的人工接管机制。
PCB生产线AGV选型需要关注哪些参数
PCB板材运输对车辆参数的要求通常取决于周转架重量和工艺设备接口。普通板材周转可考虑500—1500kg级AGV，如果采用大型料架或多个工艺托盘整体运输，则需要进一步提高载重等级。
运行速度一般建议结合人员密集程度和运输距离进行设计，常见范围约为20—50m/min。对于设备自动交接场景，定位精度比最高速度更加重要，车辆需要在目标工位稳定停车，必要时配合机械定位机构实现更高的对接精度。
电池系统需要根据班次和任务密度确定。连续生产环境可以采用自动充电或机会充电方式，减少因集中充电造成的停机等待。对于洁净、防静电等特殊PCB生产区域，还应根据厂房要求选择相应的车辆材料、防护和电气配置。
FAQ：PCB生产线AGV常见问题
1. PCB生产线适合使用AGV吗？
适合。特别是板材周转频繁、运输路线相对明确、生产设备数量较多的车间，AGV能够承担仓储区、缓存区与生产设备之间的重复运输任务。对于人工搬运距离较长或物流人员投入较大的场景，自动化改造价值更加明显。
2. PCB板材运输应该选择哪种AGV？
如果采用标准料架或托盘，顶升式AGV通常具有较好的适配性；如果需要直接与输送设备交接，可以根据接口形式配置辊筒或其他承载机构。导航方式则应结合车间布局、路线变化频率和投资预算选择。
3. PCB生产线AGV项目实施前需要准备什么？
需要明确板材尺寸和重量、料架规格、运输路线、设备接口、取放料高度、通道宽度、每天任务量以及峰值任务量。同时需要确认MES、WMS或设备系统是否需要与AGV调度系统进行数据交互。
4. PCB车间AGV如何维护？
日常维护重点包括激光雷达、驱动轮、导航传感器、安全传感器、电池以及顶升机构。生产环境如果存在粉尘、化学气体或特殊洁净要求，还应根据实际环境制定针对性的清洁和检查周期。
5. PCB生产线AGV投资成本高吗？
项目成本与车辆数量、载重、导航方式、承载机构、自动充电、调度软件以及设备接口数量有关。不能仅通过单台AGV价格判断项目投资。对于物流任务稳定、人工运输量较大的生产线，可以从高频运输环节开始分阶段实施，以控制初期投入并验证自动化收益。
PCB生产线AGV的核心价值，不是简单减少几名搬运人员，而是把原本依赖人工判断的板材流转过程转化为可调度、可追踪、可扩展的生产物流系统。对于工艺设备不断增加、订单批次持续细分的PCB工厂而言，围绕料架标准化、运输任务数字化和设备接口自动化进行规划，比单独采购AGV车辆更重要。通过合理的AGV结构、导航方式和调度策略，可以让板材运输真正与生产节拍形成协同，为PCB生产线进一步推进柔性制造和智能物流提供基础。
新乡奥特能可根据PCB车间实际工艺路线、物料重量、料架结构及生产节拍，对AGV车辆配置、运输路径和调度逻辑进行针对性设计，使自动运输系统与现有生产流程相匹配，而不是简单套用通用AGV方案。
